Motor Persiana Radio Estandar 10Nm/26Kg
Motor Persiana Radio Estandar 10Nm/26Kg
Disponible
SKU
EY35-10+MB
Descargas disponibles:
Precio especial
57,00 €
Precio habitual
78,75 €
Motor para persiana con mando de REGALO. Adecuados para estores, pantallas de proyección, screens, foscurits y persianas MINI de PVC o Aluminio de eje de 40mm. Son capaces de levantar hasta... Read More
APLICACIONES:
| Persianas de hasta 26Kg | Toldos: No recomendado | Cortinas enrollables de hasta 25Kg |
 |
 |
 |
En todas las siguientes operaciones tenga especial cuidado en no agujerear la carcasa del motor, especialmente al fijar con tornillos.

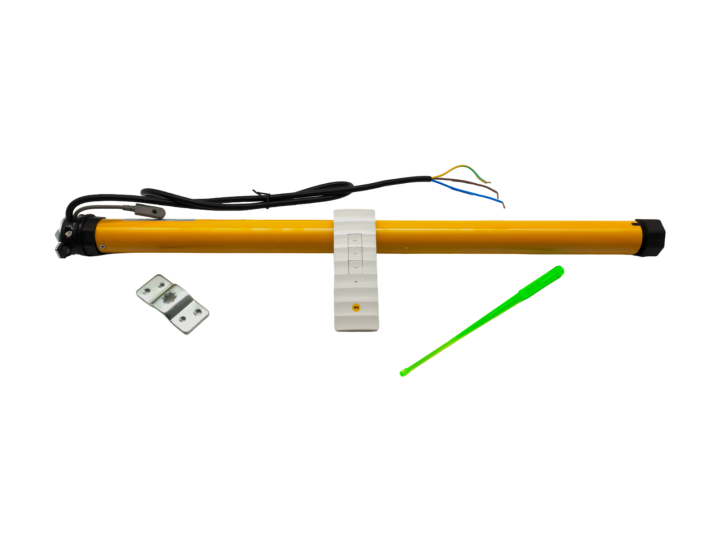

Contenido del kit:
- Motor tubular para persiana de par motor 10 Nm, diámetro Ø35 mm, controlado vía radiofrecuencia.
- Adaptador y corona para eje Ø40 mm octogonal.
- Soporte en V de fijación del motor con pasador.
Tiene a disposición nuestro calculador de motor para su persiana y toldo, ademas de los manuales en formato digital y papel, para su correcta instalación.
Nuestros motores de 35 mm aguantan un peso de hasta 25Kg y son adecuados para:
- Estores
- Pantallas de proyección
- Persianas de PVC o Aluminio
- Persianas domésticas pequeñas con eje de Ø40 mm
Dentro de la familia de motores tubulares 35 mm encontrará:
- Motores cableados Estándar 35 mm
- Motores RF Estándar 35 mm
Fuerza Motores tubulares 35 mm:
- Para 10 Nm - 26 Kg
- Para 13 Nm - 33 Kg
Alargue la vida y mejore las prestaciones y rendimiento de su motor con la contera rodamiento. Existen dos tipos:
- Contera rodamiento macho.
- Contera rodamiento hembra.
Escoja la que mas se adecue a sus necesidades.
Motores tubulares Radio Estándar
Un motor tubular es aquel motor con forma de tubo circular que se introduce dentro de un eje. Los adaptadores que tiene el motor tubular suelen tener forma circular u octogonal y se adaptan al eje para poder transmitir la fuerza necesaria,
Nuestros motores tubulares radioincorporan 3 hilos:
- Marrón: Fase del motor.
- Azul: Neutro.
- Amarillo/Verde: Toma de tierra.
Los motores tubulares Radio Estándar, son motores que incorporan un receptor, que capta la emisión de frecuencia lanzada desde un automatismo de la gama estandar. Están disponibles para diferentes diámetros de grosor (35, 45mm) y las potencias pueden variar según las limitaciones de ese diámetro de motor tal y como podrá observar en las tablas técnicas.
Se caracterizan por tener un receptor integrado o funcionamiento vía radio, es decir que todos nuestros automatismos estandar, desde un mando a distancia, hasta un temporizador horario, funcionan y son compatibles con estos motores.
Un dato importante es que no podremos mezclar motores y automatismos Premium con Estándar, son motores con receptor integrado, pero trabajan a diferentes anchos de banda, por lo que no son compatibles. En definitiva, los motores tubulares Estándar funcionarán con nuestros automatismos Estándar y los motores tubulares Premium con los automatismos Premium.
El mando que incorpora este kit, es un mando vía radio y se puede colgar en la pared mediante un soporte fabricado para ello o utilizar como un mando normal y corriente. Una de las particularidades y ventajas de este tipo de motor es que podremos grabar más de 100 mandos en un mismo receptor.
| Modelo | Ø motor | Par motor | Velocidad | Potencia | Intensidad | Longitud |
| (mm) | (Nm) | (rpm) | (W) | (mA) | (mm) | |
| EY35/10 | 35 | 10 | 17 | 121 | 530 | 617 |
| EY35/13 | 35 | 13 | 14 | 121 | 530 | 617 |
| Voltaje | (V) | 230 |
| Frecuencia | (Hz) | 50 |
| Grado de protección | (IP) | IP44 |
| Número de vueltas máximas | Motores Ø35 Motores Ø92 |
30 |
| Motores Ø45 Motores Ø59 |
22 | |
| Tiempo de funcionamiento contínuo | (Minutos) | 4 |
| Sistemas de control compatibles | Radio frecuencia Estándar | |
| Final de carrera | Mecánico | |
| Garantía | (meses) | 24 |
Si su cajón de persiana es tipo Monobloc o compacto, puede encontrarse que no puede posicionar el soporte, puesto que el mismo cajón incluye un tetón de soporte para el eje. En vez de cortarlo, puede usar nuestro soporte tipo hembra para adaptar fácilmente su instalación, en vez de un soporte tradicional.
¿No encuentra su adaptador?
En nuestra web disponemos de un amplio catálogo de adaptadores. Consúltenos su caso y le proporcionaremos una solución. Le aconsejamos enviar una fotografía por correo electrónico para poder ofrecerle la mejor solución.
Los motores tubulares para persianas, toldos y cortinas enrollables necesitan una corona y un adaptador para poder encajar el motor al eje y transmitirle el movimiento. Las persianas suelen utilizar un eje octogonal mientras que los toldos y las cortinas enrollables utilizan ejes circulares.
Protección térmica.
Todos los motores tubulares incluyen una protección térmica. Los motores han sido diseñados para trabajar con la intensidad de uso normal de una persiana, que no suele ser intensiva. Ante un uso contínuo, los motores podrían sobrecalentarse, por lo que la protección térmica para el motor para protejerlo. Simplemente espere unos minutos a que se enfríe en motor, y podrá volver a usarlo sin problemas. No toque la superfície del motor con las manos cuando está caliente, podría quemarse.
Los motores tubulares M&B han pasado los certificados de calidad RoHS, CE, TÜV GS, DVE y CCC. M&B le ofrece garantía directa de fábrica de 5 años en gama PREMIUM, y 2 años en gama Estándar y motores de puerta. Ver condiciones de garantía.
Ficha técnica:
Características técnicas del producto:
- Par motor: 10 Nm
- Motor: EY35/10
- Ø Diámetro del motor: 35 mm
- Ø Diámetro de eje recomendado: 40 mm (siempre mayor que Ø motor)
- Persianas indicadas: PVC/Aluminio, aproximadamente hasta 25 kg, 3 m²
- Toldos indicados: ✗ no recomendado
- Cortinas enrollables recomendadas: ✓ Si
- Sistemas de control compatibles: Radio de frecuencia Estándar
- Regulación de final de carrera: Mecánico
Características del producto:
- Manual: ✓ Incluído
- Soporte motor: ✓ Incluído, soporte en V con pasador de fijación
- Corona y adaptador: ✓ Incluídos, para eje Ø40mm octogonal
- Sistema de regulación de final de carrera: ✓ Incluído
- Sistemas de control incluídos: ✓ Mando RF Estandar Elegance 1 canal
- Receptores incluídos: ✗ No incluídos
- Automatismos incluídos: ✗ No incluídos
Tablas de motores tubulares:
- ES: Motores Cableados Estándar
- EY: Motores Radio frecuencia Estandar
- PY: Motores Radio frecuencia PREMIUM
- PE: Motores Electrónicos PREMIUM
Motores Cableados Estándard (ES)
| Modelo | Ø motor | Par motor | Velocidad | Potencia | Intensidad | Longitud |
| (mm) | (Nm) | (rpm) | (W) | (mA) | (mm) | |
| ES35/10 | 35 | 10 | 17 | 121 | 530 | 497 |
| ES35/13 | 35 | 13 | 14 | 121 | 530 | 497 |
| ES45/20 | 45 | 20 | 15 | 145 | 640 | 511 |
| ES45/30 | 45 | 30 | 15 | 191 | 830 | 581 |
| ES45/40 | 45 | 40 | 15 | 198 | 860 | 581 |
| ES45/50 | 45 | 50 | 12 | 205 | 890 | 581 |
| ES59/60 | 59 | 60 | 15 | 310 | 1350 | 676 |
| ES59/100 | 59 | 100 | 9 | 340 | 1520 | 676 |
| ES59/120 | 59 | 120 | 9 | 350 | 1560 | 676 |
| ES92/300 | 92 | 300 | 9 | 661 | 2960 | 666 |
| Voltaje | (V) | 230 |
| Frecuencia | (Hz) | 50 |
| Grado de protección | (IP) | IP44 |
| Número de vueltas máximas | Motores Ø35 Motores Ø92 |
30 |
| Motores Ø45 Motores Ø59 |
22 | |
| Tiempo de funcionamiento contínuo | (Minutos) | 4 |
| Sistemas de control compatibles | Cableados | |
| Final de carrera | Mecánico | |
| Garantía | (meses) | 36 |
Motores Radio frecuencia Estándar (EY)
| Modelo | Ø motor | Par motor | Velocidad | Potencia | Intensidad | Longitud |
| (mm) | (Nm) | (rpm) | (W) | (mA) | (mm) | |
| EY35/10 | 35 | 10 | 17 | 121 | 530 | 617 |
| EY35/13 | 35 | 13 | 14 | 121 | 530 | 617 |
| EY45/20 | 45 | 20 | 15 | 145 | 640 | 651 |
| EY45/30 | 45 | 30 | 15 | 191 | 830 | 651 |
| EY45/40 | 45 | 40 | 15 | 198 | 860 | 651 |
| EY45/50 | 45 | 50 | 12 | 205 | 890 | 651 |
| Voltaje | (V) | 230 |
| Frecuencia | (Hz) | 50 |
| Grado de protección | IP44 | |
| Número de vueltas máximas | Motores Ø35 | 30 |
| Motores Ø45 | 22 | |
| Tiempo de funcionamiento contínuo | (Minutos) | 4 |
| Sistemas de control compatibles | Radio frecuencia Estándar | |
| Final de carrera | Mecánico | |
| Garantía | (meses) | 36 |
Motores Radio frecuencia PREMIUM (PY)
| Modelo | Ø motor | Par motor | Velocidad | Potencia | Intensidad | Longitud |
| (mm) | (Nm) | (rpm) | (W) | (A) | (mm) | |
| PY35/10 | 35 | 10 | 14 | 115 | 0,485 | 600 |
| PY45/20 | 45 | 20 | 15 | 135 | 0,588 | 630 |
| PY45/30 | 45 | 30 | 15 | 190 | 0,83 | 695 |
| PY45/40 | 45 | 40 | 12 | 200 | 0,89 | 695 |
| PY45/50 | 45 | 50 | 12 | 250 | 1,089 | 715 |
| Voltaje | (V) | 230 |
| Frecuencia | (Hz) | 50 |
| Grado de protección | IP44 | |
| Número de vueltas | (Mínimas) | 0 |
| (Máximas) | 200 | |
| Tiempo de funcionamiento contínuo | (Minutos) | |
| Sistemas de control compatibles | Radio frecuencia PREMIUM | |
| Final de carrera | Mecánico | |
| Garantía | (meses) | 60 |
Motores Electrónicos PREMIUM (PE)
| Modelo | Ø motor | Par motor | Velocidad | Potencia | Intensidad | Longitud |
| (mm) | (Nm) | (rpm) | (W) | (A) | (mm) | |
| PE35/10 | 35 | 10 | 14 | 115 | 0,485 | 509 |
| PE45/20 | 45 | 20 | 15 | 135 | 0,588 | 536 |
| PE45/30 | 45 | 30 | 15 | 190 | 0,83 | 560 |
| PE45/40 | 45 | 40 | 12 | 200 | 0,89 | 583 |
| PE45/50 | 45 | 50 | 12 | 250 | 1,089 | 590 |
| Voltaje | (V) | 230 |
| Frecuencia | (Hz) | 50 |
| Grado de protección | IP44 | |
| Número de vueltas | (Mínimas) | 0 |
| (Máximas) | (sin máximo) | |
| Tiempo de funcionamiento contínuo | (Minutos) | |
| Sistemas de control compatibles | Radio frecuencia PREMIUM | |
| Final de carrera | ELECTRÓNICO | |
| Garantía | (meses) | 60 |
Tablas de ejes y adaptadores:
Su motor será instalado dentro de un eje, y por ello siempre necesita un eje más grande que el diámetro exterior de su motor. Las coronas y adaptadores permiten fijar y adaptar el motor a su eje.
Ejes
Los diámetros siempre són medidos por el exterior del eje. En ejes octogonales, se mide el diámetro inferior (entre las superfícies rectas).
Los ejes octogonales son para persianas, mientras los ejes circulares son usados para toldos y cortinas enrollables.
| Ø nominal | Forma | Ø real aproximado | Ø motor habitual |
|---|---|---|---|
| 40 | Octogonal | 40 | 35 |
| Circular | 36~43 | 35 | |
| 60 | Octogonal | 60 | 45 |
| Circular | 60 | 45 | |
| 70 | Octogonal | 70 | 45 o 59 |
| Circular | 70 | 45 o 59 | |
| 78 | Circular | 78~80 | 45 o 59 |
| 100 | Circular | 100 | 92 |
Coronas y Adaptadores
Los códigos subrayados estan incluídos por defecto con el motor que nos compre.
| Diámetros Ø | Códigos de [Corona + Adaptador] | ||
|---|---|---|---|
| Ø Motor | Ø Eje | Para eje octogonal | Para eje circular |
| 35 | 40 | 35/oct40 | 35/cir40 |
| 45 | 60 | 45/oct60 | 45/cir60 |
| 70 | 45/oct70 | 45/cir70 | |
| 78 | 45/cir78 | ||
| 59 | 70 | 59/oct70 | 59/cir70 |
| 78 | 59/cir78 | ||
| 92 | 100 | 92/cir100 | |
Tablas de motores para persianas:
Su motor debe tener una potencia igual o superior a la necesaria para su persiana. Una potencia inferior no sería capaz de mover la persiana.
El peso y dimensiones indicados de persiana son aproximados. Para una mayor precisión, use nuestro calculador de la web o consúltenos. Las persianas pequeñas siempre suelen usar ejes octogonales. Fíjese en el adaptador por defecto que incluye su motor, y si necesita otro.
Dimensión del motor
A continuación se encuentra el peso i dimensiones indicados de persiana para cada motor, según su par motor y diámetro Ø.
| Ø
Diámetro (mm) |
Par motor (Nm) |
Peso aproximado de persiana (kg) |
Dimensiones aproximadas de persiana (m²) |
|---|---|---|---|
| 35 | 10 | 25 | 3 |
| 13 | 31 | 3 | |
| 45 | 20 | 35 | 4 |
| 30 | 53 | 6 | |
| 40 | 73 | 8 | |
| 50 | 90 | 10 | |
| 59 | 60 | 81 | 10 |
| 100 | 150 | 17 | |
| 120 | 188 | 21 | |
| 92 | 300 | 341 | 38 |
Tablas de motores para toldos:
Los toldos con brazos de pueden motorizar con nuestros motores tubulares. Este tipo de toldo conta de un eje con o sin cajón, dos o cuatro brazos artículados que se estiran con el toldo, y una barra al final del toldo donde llegan los brazos artículados.
Los toldos siempre suelen usar ejes circulares. Por ello necesitará un adaptador circular para su motor.
Medidas del toldo
Para simplificar su lectura, hemos simplificado las dimensiones del toldo en 4 medidas, usando los mismos nombres que las tallas de ropa (de pequeño a grande: S, M, L, XL).
| Nº de brazos |
Línea de toldo máxima (ancho) |
Ø Diámetro del eje |
Salida de toldo máxima (largo) | |||||
|---|---|---|---|---|---|---|---|---|
| 1.5 m | 2 m | 2.5 m | 3 m | 3.5 m | 4 m | |||
| 2 | 6 m | 60 mm | S | S | S | S | S | M |
| 70 ~ 80 mm | S | S | S | M | M | L | ||
| 85 mm | S | M | M | M | L | XL | ||
| 4 | 12 m | 60 mm | S | M | M | L | XL | XL |
| 70 ~ 80 mm | S | M | L | XL | XL | XL | ||
| 85 mm | L | XL | XL | XL | XL | XL | ||
Equivalencias de toldo con motor
Según la medida de su motor, le corresponde un motor u otro según su par motor:
| Medida del motor | Denominación de la medida | Motor recomendado |
|---|---|---|
| Pequeño | S | Motor tubular de 30 Nm (Ø 45 mm) |
| Mediano | M | Motor tubular de 40 Nm (Ø 45 mm) |
| Grande | L | Motor tubular de 50 Nm (Ø 45 mm) |
| Muy grande | XL | Motor tubular de 100 Nm (Ø 59 mm) |
Tablas de motores para cortina enrollable:
Las cortinas enrollables tipo estore son una tela enrollada alrededor de un eje, normalmente siempre circular, que asciende y desciende de forma muy parecida a una persiana.
Este tipo de cortina es muy fácil de motorizar con nuestros motores. Excepto en cortinas muy grandes, normalmente se usa el motor tubular de 10 Nm o 13 Nm de diámetro Ø35, debido a que son cortinas muy poco pesadas.
Le recomendamos siempre consultar su caso para conocer el motor adecuado para usted.
Puede solicitar más información del producto en el formulario, o dejarnos un comentario si así lo desea.
