MOTOR PARA PERSIANAS DE ALUMINIO PVC Y TOLDOS

Cookie Name	Cookie Description
FORM_KEY	Stores randomly generated key used to prevent forged requests.
PHPSESSID	Your session ID on the server.
GUEST-VIEW	Allows guests to view and edit their orders.
PERSISTENT_SHOPPING_CART	A link to information about your cart and viewing history, if you have asked for this.
STF	Information on products you have emailed to friends.
STORE	The store view or language you have selected.
USER_ALLOWED_SAVE_COOKIE	Indicates whether a customer allowed to use cookies.
MAGE-CACHE-SESSID	Facilitates caching of content on the browser to make pages load faster.
MAGE-CACHE-STORAGE	Facilitates caching of content on the browser to make pages load faster.
MAGE-CACHE-STORAGE-SECTION-INVALIDATION	Facilitates caching of content on the browser to make pages load faster.
MAGE-CACHE-TIMEOUT	Facilitates caching of content on the browser to make pages load faster.
SECTION-DATA-IDS	Facilitates caching of content on the browser to make pages load faster.
PRIVATE_CONTENT_VERSION	Facilitates caching of content on the browser to make pages load faster.
X-MAGENTO-VARY	Facilitates caching of content on the server to make pages load faster.
MAGE-TRANSLATION-FILE-VERSION	Facilitates translation of content to other languages.
MAGE-TRANSLATION-STORAGE	Facilitates translation of content to other languages.

APLICACIONES:

Persianas de hasta 90Kg	Toldos: Medida L (Grandes)	Cortinas enrollables: No recomendado

En las operaciones de montaje, tenga especial cuidado en no agujerear la carcasa del motor, especialmente al fijar con tornillos el adaptador del motor al eje.

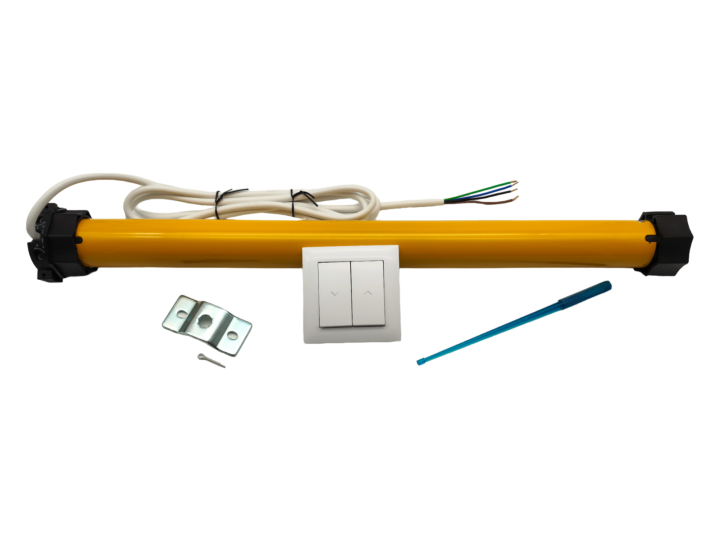

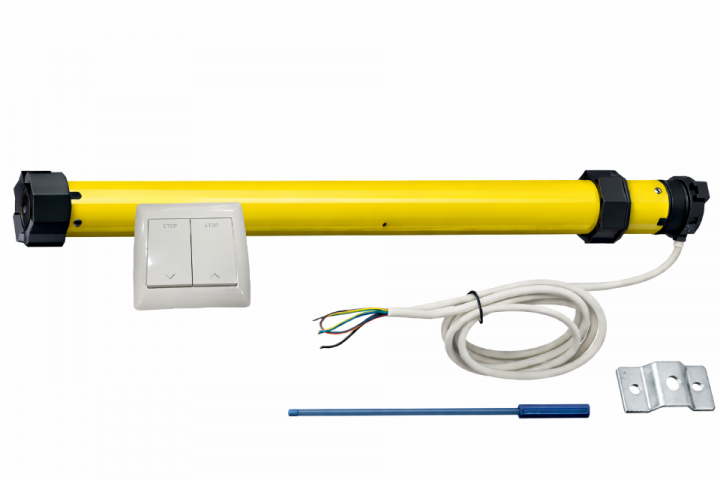

Contenido del producto:

- Motor tubular para persiana de par motor 50 Nm, diámetro Ø45 mm, controlado vía cable.
- Adaptador y corona para eje Ø60 mm octogonal.
- Soporte en V de fijación del motor con pasador.

Tiene a disposición nuestro calculador de motor para su persiana y toldo, ademas de los manuales en formato digital y papel, para su correcta instalación.

Nuestros motores de 50Nm mm aguantan un peso de hasta 90Kg y son adecuados para:

- Pantallas de proyección
- Persianas de PVC o Aluminio
- Persianas domésticas pequeñas con eje de Ø60 mm

Dentro de la familia de motores tubulares 45 mm 50Nm encontrará:

- Motores cableados Estándar.
- Motores RF Estándar
- Motores RF Premium

Fuerza Motores tubulares 45 mm:

- Para 20 Nm - 35 Kg
- Para 30 Nm - 53 Kg
- Para 50 Nm - 90 Kg

Alargue la vida y mejore las prestaciones y rendimiento de su motor con la contera rodamiento. Existen dos tipos:

- Contera rodamiento macho.
- Contera rodamiento hembra.

Escoja la que mas se adecue a sus necesidades.

Motor persiana tubular cableado.

Un motor tubular es aquel motor con forma de tubo circular que se introduce dentro de un eje. Los adaptadores que tiene el motor tubular suelen tener forma circular u octogonal y se adaptan al eje para poder transmitir la fuerza necesaria,

Nuestros motores tubulares cableados incorporan 4 hilos:

- Negro/Marrón: Subida del motor.
- Marrón/Negro: Bajada del motor.
- Azul: Neutro.
- Amarillo/Verde: Toma de tierra.

Los motores tubulares cableados funcionan mediante un pulsador de pared, instalado para la misma, diferenciando así la subida y la bajada del motor.

Modelo	Ø motor	Par motor	Velocidad	Potencia	Intensidad	Longitud
Modelo	(mm)	(Nm)	(rpm)	(W)	(mA)	(mm)
ES45/20	45	20	15	145	640	511
ES45/30	45	30	15	191	830	581
ES45/40	45	40	15	198	860	581
ES45/50	45	50	12	205	890	581

Voltaje	(V)	230
Frecuencia	(Hz)	50
Grado de protección	(IP)	IP44
Número de vueltas máximas	Motores Ø35 Motores Ø92	30
Número de vueltas máximas	Motores Ø45 Motores Ø59	22
Tiempo de funcionamiento contínuo	(Minutos)	4
Sistemas de control compatibles		Cableados
Final de carrera		Mecánico
Garantía	(meses)	24

Si su cajón de persiana es tipo Monobloc o compacto, puede encontrarse que no puede posicionar el soporte, puesto que el mismo cajón incluye un tetón de soporte para el eje. En vez de cortarlo, puede usar nuestro soporte tipo hembra para adaptar fácilmente su instalación, en vez de un soporte tradicional.

¿No encuentra su adaptador?

En nuestra web disponemos de un amplio catálogo de adaptadores. Consúltenos su caso y le proporcionaremos una solución. Le aconsejamos enviar una fotografía por correo electrónico para poder ofrecerle la mejor solución.

Los motores tubulares para persianas, toldos y cortinas enrollables necesitan una corona y un adaptador para poder encajar el motor al eje y transmitirle el movimiento. Las persianas suelen utilizar un eje octogonal mientras que los toldos y las cortinas enrollables utilizan ejes circulares.

Protección térmica.

Todos los motores tubulares incluyen una protección térmica. Los motores han sido diseñados para trabajar con la intensidad de uso normal de una persiana, que no suele ser intensiva. Ante un uso contínuo, los motores podrían sobrecalentarse, por lo que la protección térmica para el motor para protejerlo. Simplemente espere unos minutos a que se enfríe en motor, y podrá volver a usarlo sin problemas. No toque la superfície del motor con las manos cuando está caliente, podría quemarse.

Los motores tubulares M&B han pasado los certificados de calidad RoHS, CE, TÜV GS, DVE y CCC. M&B le ofrece garantía directa de fábrica de 5 años en gama PREMIUM, y 2 años en gama Estándar y motores de puerta. Ver condiciones de gar antía.

Ficha técnica

Ficha técnica:

Características técnicas del producto:

Par motor: 50 Nm
Motor: ES45/50
Ø Diámetro del motor: 45 mm

Ø Diámetro de eje recomendado: 60 mm (siempre mayor que Ø motor)
Persianas indicadas: PVC/Aluminio, aproximadamente hasta 90 kg, 10 m²
Toldos indicados: ✓ grandes (medida L)
Cortinas enrollables recomendadas: ✗ no recomendado
Sistemas de control compatibles: Cableado (radio si añade receptor)
Regulación de final de carrera: Mecánico

Características del producto:

Manual: ✓ Incluído
Soporte motor: ✓ Incluído, soporte en V con pasador de fijación
Corona y adaptador: ✓ Incluídos, para eje Ø60mm octogonal
Sistema de regulación de final de carrera: ✓ Incluído
Sistemas de control incluídos: ✓ Pulsador cableado ECO 1 canal
Receptores incluídos: ✗ No incluídos
Automatismos incluídos: ✗ No incluídos

Motores Tubulares

Tablas de motores tubulares:

ES: Motores Cableados Estándar
EY: Motores Radio frecuencia Estandar
PY: Motores Radio frecuencia PREMIUM
PE: Motores Electrónicos PREMIUM

Motores Cableados Estándard (ES)

Modelo	Ø motor	Par motor	Velocidad	Potencia	Intensidad	Longitud
Modelo	(mm)	(Nm)	(rpm)	(W)	(mA)	(mm)
ES35/10	35	10	17	121	530	497
ES35/13	35	13	14	121	530	497
ES45/20	45	20	15	145	640	511
ES45/30	45	30	15	191	830	581
ES45/40	45	40	15	198	860	581
ES45/50	45	50	12	205	890	581
ES59/60	59	60	15	310	1350	676
ES59/100	59	100	9	340	1520	676
ES59/120	59	120	9	350	1560	676
ES92/300	92	300	9	661	2960	666

Voltaje	(V)	230
Frecuencia	(Hz)	50
Grado de protección	(IP)	IP44
Número de vueltas máximas	Motores Ø35 Motores Ø92	30
Número de vueltas máximas	Motores Ø45 Motores Ø59	22
Tiempo de funcionamiento contínuo	(Minutos)	4
Sistemas de control compatibles		Cableados
Final de carrera		Mecánico
Garantía	(meses)	36

Motores Radio frecuencia Estándar (EY)

Modelo	Ø motor	Par motor	Velocidad	Potencia	Intensidad	Longitud
Modelo	(mm)	(Nm)	(rpm)	(W)	(mA)	(mm)
EY35/10	35	10	17	121	530	617
EY35/13	35	13	14	121	530	617
EY45/20	45	20	15	145	640	651
EY45/30	45	30	15	191	830	651
EY45/40	45	40	15	198	860	651
EY45/50	45	50	12	205	890	651

Voltaje	(V)	230
Frecuencia	(Hz)	50
Grado de protección		IP44
Número de vueltas máximas	Motores Ø35	30
Número de vueltas máximas	Motores Ø45	22
Tiempo de funcionamiento contínuo	(Minutos)	4
Sistemas de control compatibles		Radio frecuencia Estándar
Final de carrera		Mecánico
Garantía	(meses)	36

Motores Radio frecuencia PREMIUM (PY)

Modelo	Ø motor	Par motor	Velocidad	Potencia	Intensidad	Longitud
Modelo	(mm)	(Nm)	(rpm)	(W)	(A)	(mm)
PY35/10	35	10	14	115	0,485	600
PY45/20	45	20	15	135	0,588	630
PY45/30	45	30	15	190	0,83	695
PY45/40	45	40	12	200	0,89	695
PY45/50	45	50	12	250	1,089	715

Voltaje	(V)	230
Frecuencia	(Hz)	50
Grado de protección		IP44
Número de vueltas	(Mínimas)	0
Número de vueltas	(Máximas)	200
Tiempo de funcionamiento contínuo	(Minutos)
Sistemas de control compatibles		Radio frecuencia PREMIUM
Final de carrera		Mecánico
Garantía	(meses)	60

Motores Electrónicos PREMIUM (PE)

Modelo	Ø motor	Par motor	Velocidad	Potencia	Intensidad	Longitud
Modelo	(mm)	(Nm)	(rpm)	(W)	(A)	(mm)
PE35/10	35	10	14	115	0,485	509
PE45/20	45	20	15	135	0,588	536
PE45/30	45	30	15	190	0,83	560
PE45/40	45	40	12	200	0,89	583
PE45/50	45	50	12	250	1,089	590

Voltaje	(V)	230
Frecuencia	(Hz)	50
Grado de protección		IP44
Número de vueltas	(Mínimas)	0
Número de vueltas	(Máximas)	(sin máximo)
Tiempo de funcionamiento contínuo	(Minutos)
Sistemas de control compatibles		Radio frecuencia PREMIUM
Final de carrera		ELECTRÓNICO
Garantía	(meses)	60

Ejes y adaptadores

Tablas de ejes y adaptadores:

Su motor será instalado dentro de un eje, y por ello siempre necesita un eje más grande que el diámetro exterior de su motor. Las coronas y adaptadores permiten fijar y adaptar el motor a su eje.

Ejes

Los diámetros siempre són medidos por el exterior del eje. En ejes octogonales, se mide el diámetro inferior (entre las superfícies rectas).

Los ejes octogonales son para persianas, mientras los ejes circulares son usados para toldos y cortinas enrollables.

Ø nominal	Forma	Ø real aproximado	Ø motor habitual
40	Octogonal	40	35
40	Circular	36~43	35
60	Octogonal	60	45
60	Circular	60	45
70	Octogonal	70	45 o 59
70	Circular	70	45 o 59
78	Circular	78~80	45 o 59
100	Circular	100	92

Coronas y Adaptadores

Los códigos subrayados estan incluídos por defecto con el motor que nos compre.

Diámetros Ø		Códigos de [Corona + Adaptador]
Ø Motor	Ø Eje	Para eje octogonal	Para eje circular
35	40	35/oct40	35/cir40
45	60	45/oct60	45/cir60
	70	45/oct70	45/cir70
	78		45/cir78
59	70	59/oct70	59/cir70
59	78		59/cir78
92	100		92/cir100

Persianas

Tablas de motores para persianas:

Su motor debe tener una potencia igual o superior a la necesaria para su persiana. Una potencia inferior no sería capaz de mover la persiana.

El peso y dimensiones indicados de persiana son aproximados. Para una mayor precisión, use nuestro calculador de la web o consúltenos. Las persianas pequeñas siempre suelen usar ejes octogonales. Fíjese en el adaptador por defecto que incluye su motor, y si necesita otro.

Dimensión del motor

A continuación se encuentra el peso i dimensiones indicados de persiana para cada motor, según su par motor y diámetro Ø.

Ø Diámetro (mm)	Par motor (Nm)	Peso aproximado de persiana (kg)	Dimensiones aproximadas de persiana (m²)
35	10	25	3
35	13	31	3
45	20	35	4
	30	53	6
	40	73	8
	50	90	10
59	60	81	10
	100	150	17
	120	188	21
92	300	341	38

Medidas de toldos

Tablas de motores para toldos:

Los toldos con brazos de pueden motorizar con nuestros motores tubulares. Este tipo de toldo conta de un eje con o sin cajón, dos o cuatro brazos artículados que se estiran con el toldo, y una barra al final del toldo donde llegan los brazos artículados.

Los toldos siempre suelen usar ejes circulares. Por ello necesitará un adaptador circular para su motor.

Medidas del toldo

Para simplificar su lectura, hemos simplificado las dimensiones del toldo en 4 medidas, usando los mismos nombres que las tallas de ropa (de pequeño a grande: S, M, L, XL).

Nº de brazos	Línea de toldo máxima (ancho)	Ø Diámetro del eje	Salida de toldo máxima (largo)
Nº de brazos	Línea de toldo máxima (ancho)	Ø Diámetro del eje	1.5 m	2 m	2.5 m	3 m	3.5 m	4 m
2	6 m	60 mm	S	S	S	S	S	M
		70 ~ 80 mm	S	S	S	M	M	L
		85 mm	S	M	M	M	L	XL
4	12 m	60 mm	S	M	M	L	XL	XL
		70 ~ 80 mm	S	M	L	XL	XL	XL
		85 mm	L	XL	XL	XL	XL	XL

Equivalencias de toldo con motor

Según la medida de su motor, le corresponde un motor u otro según su par motor:

Medida del motor	Denominación de la medida	Motor recomendado
Pequeño	S	Motor tubular de 30 Nm (Ø 45 mm)
Mediano	M	Motor tubular de 40 Nm (Ø 45 mm)
Grande	L	Motor tubular de 50 Nm (Ø 45 mm)
Muy grande	XL	Motor tubular de 100 Nm (Ø 59 mm)

Cortinas enrollables

Tablas de motores para cortina enrollable:

Las cortinas enrollables tipo estore son una tela enrollada alrededor de un eje, normalmente siempre circular, que asciende y desciende de forma muy parecida a una persiana.

Este tipo de cortina es muy fácil de motorizar con nuestros motores. Excepto en cortinas muy grandes, normalmente se usa el motor tubular de 10 Nm o 13 Nm de diámetro Ø35, debido a que son cortinas muy poco pesadas.

Le recomendamos siempre consultar su caso para conocer el motor adecuado para usted.
