Ficha técnica:

Características técnicas del producto:

• Par motor: 50 Nm
• Motor: EY45/50
• Ø Diámetro del motor: 45 mm
• Ø Diámetro de eje recomendado: 60 mm (siempre mayor que Ø motor)
• Persianas indicadas: PVC/Aluminio, aproximadamente hasta 90 kg, 10 m²
• Toldos indicados: ✓ grandes (medida L)
• Cortinas enrollables recomendadas: ✗ no recomendado
• Sistemas de control compatibles: Radio de frecuencia Estándar
• Regulación de final de carrera: Mecánico

Características del producto:

• Manual: ✓ Incluído
• Soporte motor: ✓ Incluído, soporte en V con pasador de fijación
• Corona y adaptador: ✓ Incluídos, para eje Ø60mm octogonal
• Sistema de regulación de final de carrera: ✓ Incluído

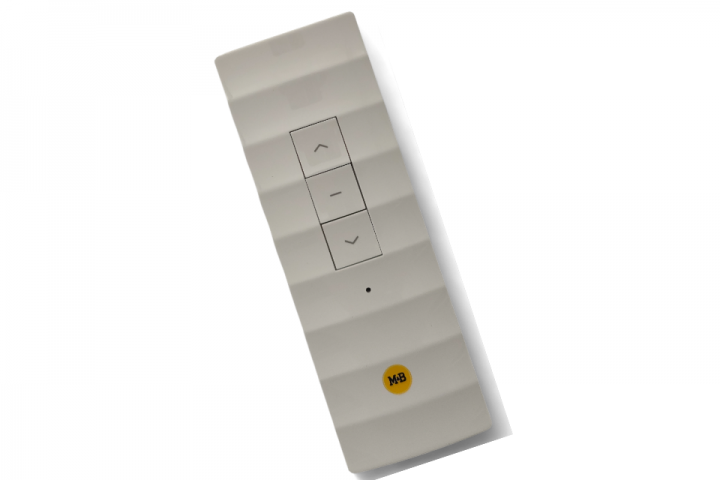

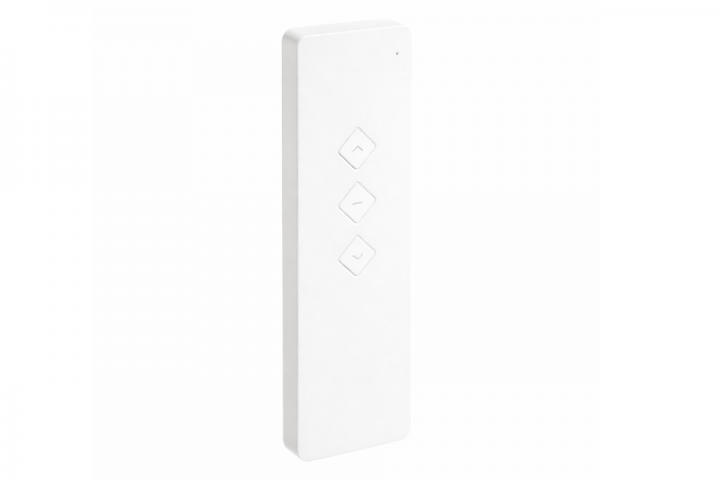

• Sistemas de control incluídos: ✓ Mando RF Estandar Elegance 1 canal
• Receptores incluídos: ✗ No incluídos
• Automatismos incluídos: ✗ No incluídos

Tablas de motores tubulares:

• ES: Motores Cableados Estándar
• EY: Motores Radio frecuencia Estandar
• PY: Motores Radio frecuencia PREMIUM
• PE: Motores Electrónicos PREMIUM

Motores Cableados Estándard (ES)

Motores Radio frecuencia Estándar (EY)

Motores Radio frecuencia PREMIUM (PY)

Motores Electrónicos PREMIUM (PE)

Tablas de ejes y adaptadores:

Su motor será instalado dentro de un eje, y por ello siempre necesita un eje más grande que el diámetro exterior de su motor. Las coronas y adaptadores permiten fijar y adaptar el motor a su eje.

Ejes

Los diámetros siempre són medidos por el exterior del eje. En ejes octogonales, se mide el diámetro inferior (entre las superfícies rectas).

Los ejes octogonales son para persianas, mientras los ejes circulares son usados para toldos y cortinas enrollables.

Coronas y Adaptadores

Los códigos subrayados estan incluídos por defecto con el motor que nos compre.

Tablas de motores para persianas:

Su motor debe tener una potencia igual o superior a la necesaria para su persiana. Una potencia inferior no sería capaz de mover la persiana.

El peso y dimensiones indicados de persiana son aproximados. Para una mayor precisión, use nuestro calculador de la web o consúltenos. Las persianas pequeñas siempre suelen usar ejes octogonales. Fíjese en el adaptador por defecto que incluye su motor, y si necesita otro.

Dimensión del motor

A continuación se encuentra el peso i dimensiones indicados de persiana para cada motor, según su par motor y diámetro Ø.

Tablas de motores para toldos:

Los toldos con brazos de pueden motorizar con nuestros motores tubulares. Este tipo de toldo conta de un eje con o sin cajón, dos o cuatro brazos artículados que se estiran con el toldo, y una barra al final del toldo donde llegan los brazos artículados.

Los toldos siempre suelen usar ejes circulares. Por ello necesitará un adaptador circular para su motor.

Medidas del toldo

Para simplificar su lectura, hemos simplificado las dimensiones del toldo en 4 medidas, usando los mismos nombres que las tallas de ropa (de pequeño a grande: S, M, L, XL).

Equivalencias de toldo con motor

Según la medida de su motor, le corresponde un motor u otro según su par motor:

Tablas de motores para cortina enrollable:

Las cortinas enrollables tipo estore son una tela enrollada alrededor de un eje, normalmente siempre circular, que asciende y desciende de forma muy parecida a una persiana.

Este tipo de cortina es muy fácil de motorizar con nuestros motores. Excepto en cortinas muy grandes, normalmente se usa el motor tubular de 10 Nm o 13 Nm de diámetro Ø35, debido a que son cortinas muy poco pesadas.

Le recomendamos siempre consultar su caso para conocer el motor adecuado para usted.
